Furuno Sonar CH-500BB 150 kHz

Produktnummer: IMD03450088
EAN: IMD03450088
Lagerbeholdning:

En bemerkelsesverdig kompakt bunnenhet som pålitelig skanner rundt fartøyet innenfor en spesifisert sektor, retning og hellingsvinkel. CH-500 er en avansert søkelyssonar designet for små fiskefartøy eller fritidsbåter. Enkelte fisk, fiskestimer og undervannsobjekter vises på en 10,4'' farge-LCD.

Rask step sonar med stabilisering for roll og pitch

  • Svært god skilleevne
  • Hurtig scanningshastighe. Eksempevis 360° på 3,1 sekunder med 24° scanningsvinkel
  • 11 ulike visninger, bl.a. horizontal A-scope, vertikal, ekkolodd og splittvisninger
  • Stabilisering for roll og pitch
  • Rask gain kontroll justerer alle ekko samtidig ved endret gain
  • Sonarens dome-kapsel kan byttes uten å ta fartøyet i dock
  • Velg mellom 2-frekvens eller 1-frevens modell

- Ja, sonaren er svært godt egnet på både sild og makrell. Men utmerker seg kanskje særlig på makrellen. Vi har opplevd før at vi ikke ser makrellen i det hele tatt på sonar, men på CH-600 tegnes den klart og tydelig.

Skipper på Havbris Svein Arne Hansen

Bildet er fra installasjon av CH-600 ombord i Havbris i 2020.  Les saken om deres opplevelse av CH-600 under makrellfisket!

RASK STEP SONAR MED STABILISERT SVINGER

CH-600/CH-500 er en kraftig scanning-sonar som raskt skanner rundt fartøyet i en brukerbestemt sektor og med en justerbar hellingsvinkel (tilt). Med største strålebredde på 24° dekkes 360° grader i løpet av få sekunder. En kraftig motor dreier svingerelementet svært raskt. Sonaren kan dermed presenterer et tilnærmet sanntidsoppdatert bilde.

Innebygget i svingerelementet finnes en bevegelsessensor av høy kvalitet, som gjør at sonaren kompenser for roll og pitch. Dette er avgjørende for å kunne produsere et stabilt bilde som igjen bidrar til en støyfri, stabil presentasjon med nøyaktig presentasjon av ekko, under alle forhold.

Sonaren finnes i to utgaver, CH-600 og CH-500. Forskjellen mellom disse er at CH-600 er en to-frekvenssonar mens CH-500 har én frekvens. CH-500 fås imidlertid i to varianter, enten 150 kHz eller 180 kHz. Begge modeller er velegnet for mindre fiskefartøy.

CH-500 Brosjyre    CH-600 Brosjyre

UTNYTT DEN JUSTERBARE STRÅLEBREDDEN

CH-600/500 er en svært rask scanning-sonar, noen ganger kalt step sonar, som dekker 360° i løpet av få sekunder. Strålebredden kan settes til 6, 12, 15, 18, 21 eller 24 grader. I letefasen utnytter man dette ved å sette strålebredden bredest mulig, 24°, for å få best mulig overblikk. Detekteres noe interessant kan strålebredden reduseres helt ned til 6° og man får klare ekko og svært god skilleevne.

CH-600 HAR SAMTIDIG PRESENTASJON AV 2 FREKVENSOMRÅDER

CH-600 utnytter to frekvensområder samtidig og man kan velge mellom 60/153 kHz eller 85-215 kHz. De to sonarbildene presenteres samtidig, i samme skjermbilde. Man har også en overlay-funksjon som lar deg legge bilde med høyest frekvens over bildet av lavest frekvens, slik at man kan sammenstille det man ser i ett bilde.

SE OPPTAK AV CH-600



Sonar
Teknologi En stråle sonar/Stepping sonar
Frekvens 150 kHz
Skala 10-2400 m (horisontal) / 10-600m (vertikal)
Diameter rør (tomme) 8 ''
Vandring 400 mm
Tilt -5° til 60°
Sendeeffekt 0, 8-1, 5 kW
Produktdetaljer
Skjerm Valgfri størrelse, tillegg
Strømforsyning 12-24 VDC
Tilkoblingsmuligheter NMEA 0183, NMEA 2000, HDMI, XGA

Henter produktrelasjoner

Anbefalte produkter
Furuno Sonar CSH-8LMK2/85/220VAC

Furuno CSH-8L mark-2 er en kostnadseffektiv full-sirkel, multistråle skanningsonar. Passer utmerket til mindre fartøy som erstatning for stepping-sonar. Viser individuell fisk, fiskestimer og skiftende forhold under vann.

IMD03279002

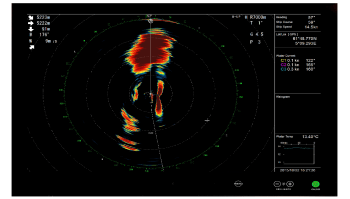

Furuno Sonar FSV-25S

Lavfrekvenssonar med svært lang rekkevidde. Skap avtegning av alle ekko. Kan opereres med to samtidige sonaroppsett for gain, range, tilt og brukerprogram.

IMD03428001-b
Furuno Sonar FSV-75

Høyfrekvenssonar FSV-75 gir utmerket deteksjon av agnfisk og mindre stimer, samt fiskearter med svake sonarekko, som makrell og sild. Den er også godt egnet for bruk under krevende forhold som strøm, temperaturendringer eller blanding av ferskvann. Med en frekvens på 180 kHz og avansert signalbehandling leverer denne sonaren et støyfritt bilde med skarp gjengivelse av ekko, og er dermed eksepsjonelt godt egnet for deteksjon av fisk nært skjøbunn. Totalt 10 brukerprogrammer er tilgjengelige for å optimalisere sonarbildet for ulike typer fiske. FSV-75 BB erstatter tidligere modeller CSH-73/CSH-70. Retrofit er enkelt, da den nye sonarsvingeren passer i samme rør (Ø: 340 mm).

IMD02333001-b
Furuno Sonar CSH-5L Mk2 BB

Furuno CSH-5L mark-2 er en kostnadseffektiv fullsirkel, multistråle skanningsonar. Passer utmerket til mindre fartøy som erstatning for stepping sonar. Oppdager raskt- og viser individuelle fisk, fiskestimer og skiftende forhold under vann.

IMD03278003
Furuno 3D-sonar F3D-S

F3D-S gir en unik 3D-presentasjon av sonardata for Furuno sonar FSV-25S. 3D-presentasjonen er et svært effektivt verktøy for beslutningstaking når nota skal settes. Det blir enklere å vurdere biomasseformen og dybden på en stim, samt å evaluere risikoen for bifangst. Trål og tråldørene kan overvåkes langt enklere, noe som muliggjør raskere manøvrering av fartøyet for optimal fangst. F3D-S har en av/på-funksjon for bunnfiltrering. Når den er aktivert, fjernes ekko fra bunnen slik at kun ekko fra fisk forblir synlige.

FSV253D

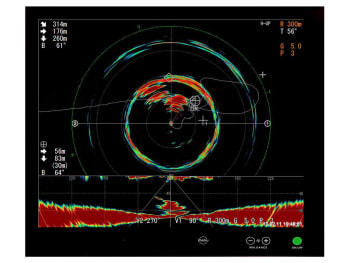

Furuno Sonar FSV-85
