Furuno Sonar FSV-75

Produktnummer: IMD02333001-b
EAN: IMD02333001
Lagerbeholdning:

Høyfrekvenssonar FSV-75 gir utmerket deteksjon av agnfisk og mindre stimer, samt fiskearter med svake sonarekko, som makrell og sild. Den er også godt egnet for bruk under krevende forhold som strøm, temperaturendringer eller blanding av ferskvann. Med en frekvens på 180 kHz og avansert signalbehandling leverer denne sonaren et støyfritt bilde med skarp gjengivelse av ekko, og er dermed eksepsjonelt godt egnet for deteksjon av fisk nært skjøbunn. Totalt 10 brukerprogrammer er tilgjengelige for å optimalisere sonarbildet for ulike typer fiske. FSV-75 BB erstatter tidligere modeller CSH-73/CSH-70. Retrofit er enkelt, da den nye sonarsvingeren passer i samme rør (Ø: 340 mm).

Høyfrekvenssonar med svært god skilleevne

  • Frekvens: 180 kHz
  • Halvsirkel sonar med svært rask sweep. 180°/8 sek.
  • 220° deteksjon ned til 6° grader tilt
  • 3D opsjon aktiveres med egen lisens
  • 10 brukerprogram for optimalisering for ulike typer fiskeri
  • Enkel og intuitiv betjening. Standard pc mus kan tilkoples
  • Enkel oppgradering fra CSH-73/CSH-70. Bunnutstyr passer i samme rør.
  • Norsk meny

Velegnet for fiske på makrell, sild og sei

Med en frekvens på 180 kHz og avansert signalprosessering gir Furuno Høyfrekvenssonar FSV-75 deg et støyfritt bilde med skarp avtegning av alle ekko. FSV-75 skiller svært godt mellom bunn og fisk som står nær bunnen og er dermed velegnet for kystfiske av makrell, sild og sei. Makrell og sild står gjerne litt høyere i sjøen, men ekko fra bunnen kan gi en sonar med lavere frekvens problemer. Seien står ofte tett på kanter og kuperte bunnstrukturer eller i slør, tett mot bunnen. En sonar med lavere frekvens vil ikke ha tilstrekkelig skilleevne og detaljeringsgrad og dermed går ekko fra bunn og fisk i ett.





Høyfrekvenssonar FSV-75 skriver godt ekko fra fisk uten svømmeblære og detekterer godt slør og mindre stimer. På grunn av den høye frekvensen er den også godt egnet under vanskelige forhold som strøm, temperaturskifter eller innblanding av ferskvann.

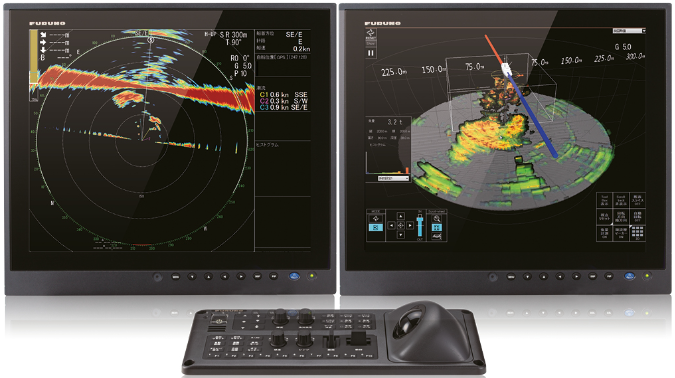

Toskjermsløsning for FSV-75 med 3D opsjon





Samtidig presentasjon av 3D-funksjonene

FSV-75 har 3D-opsjon og støtte for 2-skjermsløsning. Dette gir mulighet til å jobbe i det tradisjonelle sonarbildet og samtidig ha 3D-visningen aktiv, enten ved at to dedikerte skjermer er tilkoblet prosessor eller gjennom en matriseløsning.

3D opsjonen aktiveres med en lisens. I denne presentasjonen kan man rotere sonarbildet og man får 3D-presentasjon av historikk. Lisensen inkluderer også funksjon for beregning av biomasse.

kontakt oss om 3D sonar

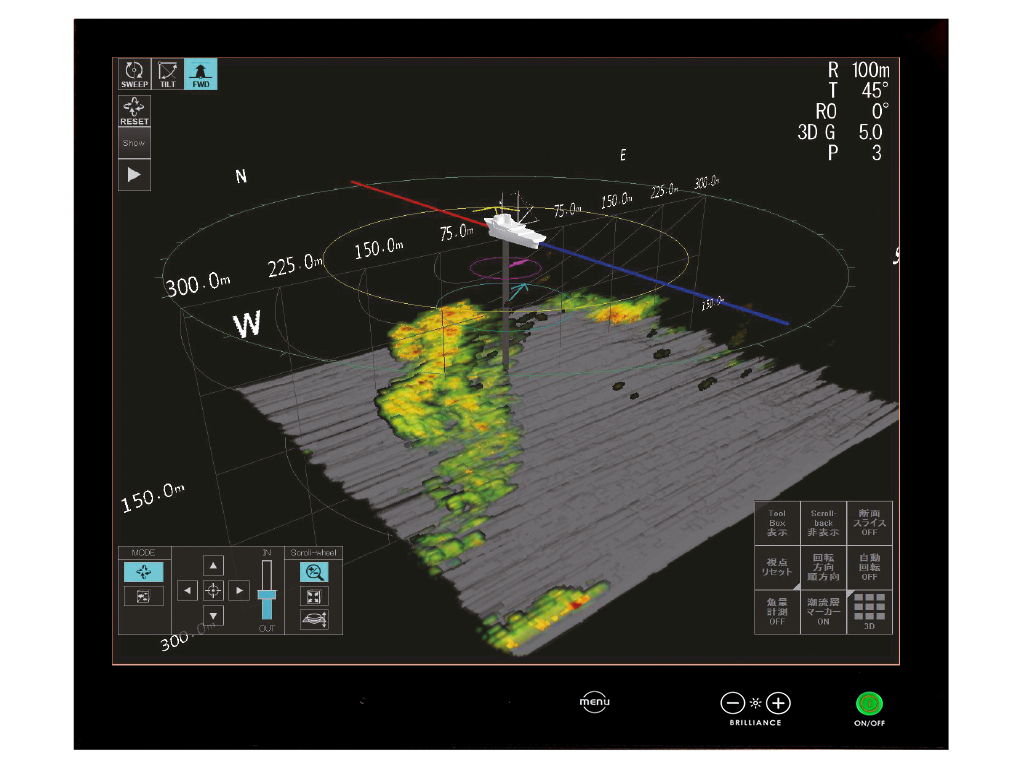

3D-presentasjon av historikk



Historikk i 3D

Mens det tradisjonelle sonarbildet gir et kontinuerlig oppdatert øyeblikksbilde av deteksjonen gir 3D opsjonen en nøyaktig presentasjon av historikk, som kontinuerlig oppdateres. Presentasjonen er lett å forstå og gir god oversikt over hvor fisken står, i forhold til båten og i forhold til bunn, også etter at fisken har forsvunnet ut av det tradisjonelle sonarbildet.

Dybde for stimen og avstand fra bunn kalkuleres nøyaktig. Fargeskala benyttes for å angi hvor tett fisken står.

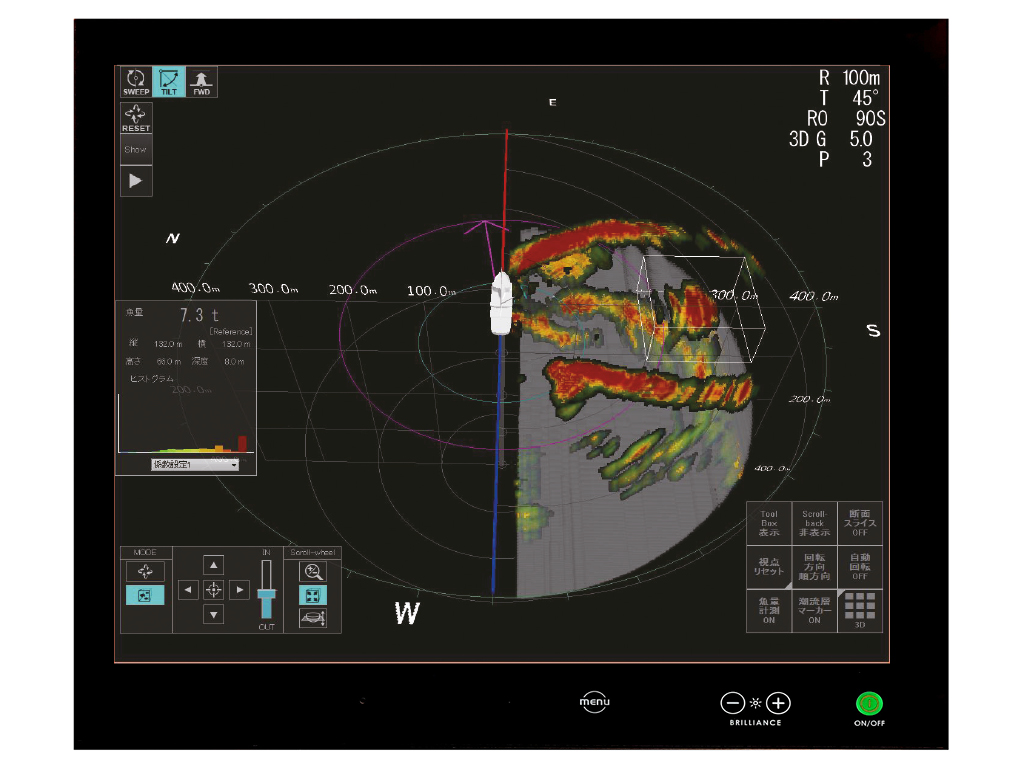

FSV-75 Biomassemåling

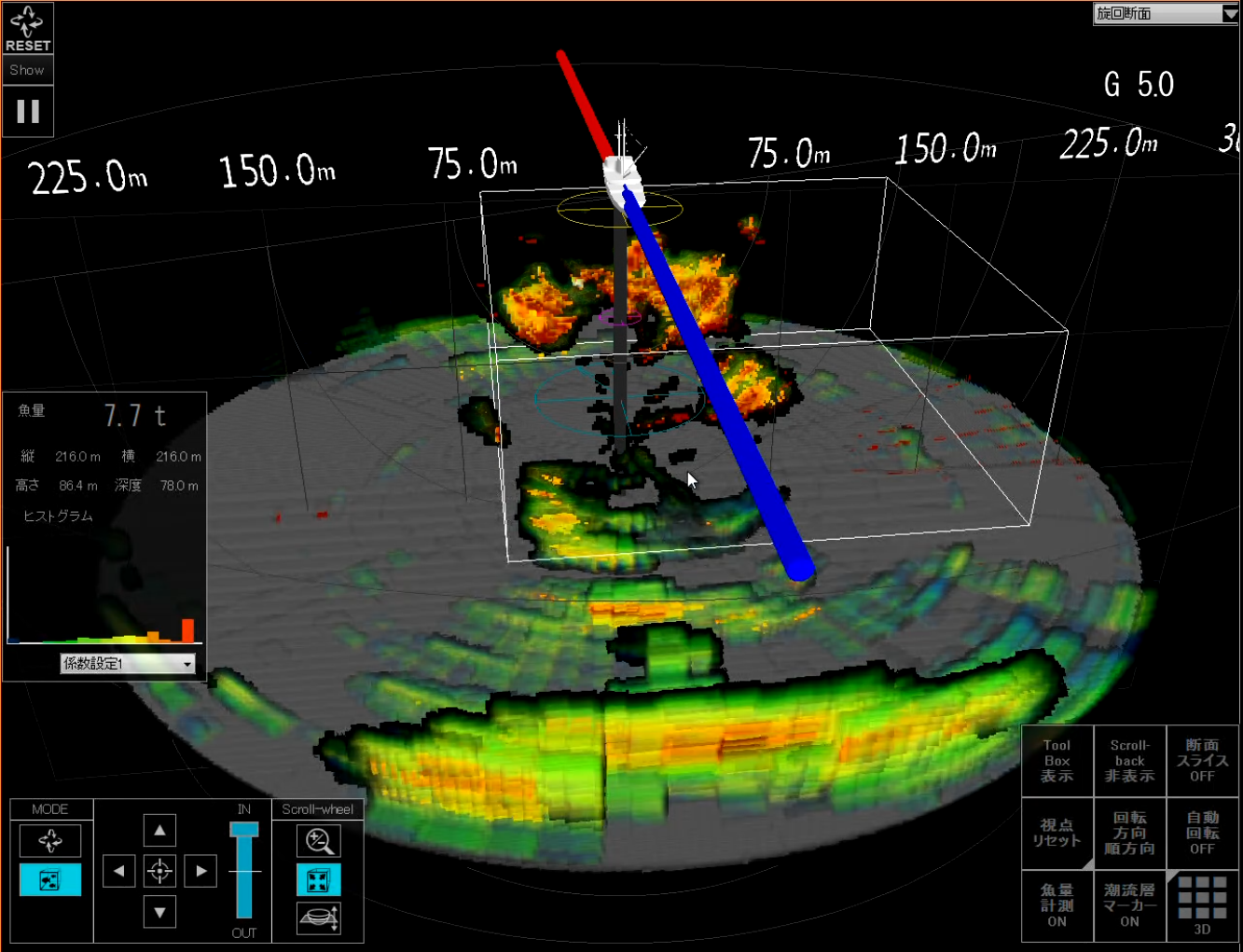

FSV-75-3D-biomass

Enkel avlesning av biomasseberegning

FSV-75 3D har signalprosessering som gir rikelig nok detaljer til å kunne beregne biomasse. Man setter ut en ramme rundt aktuelt område og får avlesning i skjermbildet i 3D-visningen. Rammens størrelse, plassering og dybde justeres enkelt fra kontrollpanelet eller med ekstern mus.

FSV-75 Target Lock

FSV-75 har track-funksjon. Når man har bestemt å sette på en stim aktiverer man denne funksjonen. Sonaren følger selv ekkoene fra stimen og justerer selv range, tilt og vertikal peiling. Dette gjør at man slipper å jobbe aktivt med sonaren i denne fasen og heller konsentrere seg om å få satt bruket så raskt og effektivt som mulig.



3D observasjon av fisk i not

Høyfrekvenssonar FSV-75 er et godt hjelpemiddel under setting av not. FSV-75 3D-presentasjon gir mulighet for en helt ny måte å bruke sonar på under setting og haling av noten. På 3D-visningen trer ekkoene fra flåen og snurpelinen tydelig frem. Midt i noten ser vi ekko av fisken. Dette gjør det enkelt å holde oversikt over fartøyets posisjon i forhold til not og fisk i hele fangstfasen.

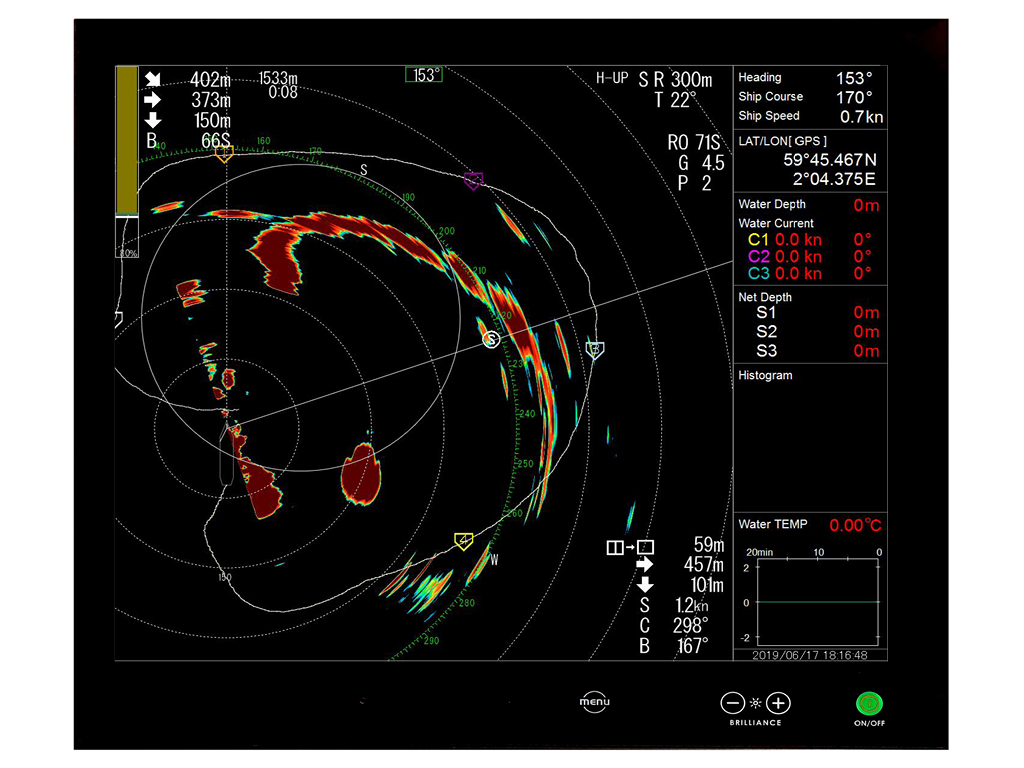

FSV-75_sonar_main



FISKELeting og tråling med SONAR

FSV-75 er en stepping sonar med svært høy sweep-hastighet. 180° dekkes på kun 8 sekunder. Under leting eller tråling kan man velge å sette sweep til en mindre sektor eller man kan deaktivere sweep og la sonaren se rett ned, eller forover med en justerbar vinkel fra 90° - 0°.

Juster FSV-75 for tråling

Med sweep deaktivert og tilt tilpasset dybden, kan man ha stor nytte av å se det tradisjonelle sonarbildet sammen med 3D presentasjonen. Behovet for å jobbe aktivt med sonaren blir betydelig redusert og man får i tillegg mer detaljer som gjør det lettere å ta raske og gode beslutninger.



Sonar
Teknologi 180° scanning sonar
Frekvens 180 kHz
Skala 50-2000 m
Diameter rør (mm) 340 mm
Vandring 800 mm
Tilt 0° til 90°
Train -175° til +175°
Produktdetaljer
Skjerm Valgfri størrelse, tillegg
Strømforsyning 12-24 VDC
Tilkoblingsmuligheter NMEA 0183, LAN, USB, XGA
Eksportkontroll Nei
