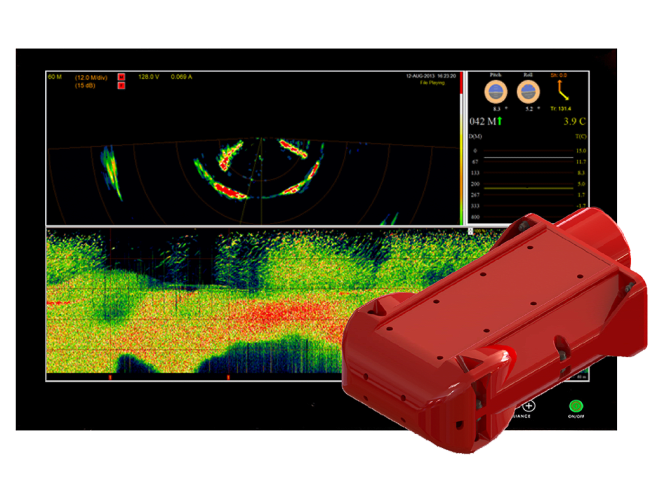

Trålsonar TS-332

Produktnummer: 400000166
Lagerbeholdning:

TS-332 er en steppingsonar som tegner av ønsket sektor av trålåpningen i løpet av få sekunder. Ønsket sektor kan settes innenfor full sirkel og stepbredden kan settes mellom 0,3 og 2,4 grader. TS-332 har et integrert 2-frekvens 260 kHz/120 kHz ekkolodd. Høy frekvens er velegnet for bunntråling mens lav frekvens passer godt for pelagisk tråling. Dybdedata fra trålsonaren kan eksporteres og presenteres på ekkogrammene for FCV-38 og FSS-3BB, samt på 3D Sonar F3D-S. Kan brukes med Furuno Fangst Sensor CS-400 og Marport fangstsensorer.

Trålsonar med 2-frekvens ekkolodd

  • Frekvens: 330 kHz
  • Ekkoloddfrekvens: 120/260 kHz
  • Dybde, roll og pitch sensor
  • 2-skjermsløsning for samtidig visning av sonar og ekkolodd
  • Mulig å tilkoble inntil 4 fangstsensorer
  • Eksport av dybdedata til Furuno sonar og ekkolodd
  • Kan dele prosessor og strømforsyning med TS-360

TS-332 steppingsonar med integrert 2-FREKVENS ekkolodd

Trålsonar TS-332 er en steppingsonar. Brukeren setter selv ønsket sektorstørrelse innenfor full sirkel. Sonaren scanner sektoren med en brukerbestemt steppbredde mellom 0,3 og 2,4 grader.

TS-332 er en 330 kHz høyfrekvenssonar som gir en presentasjon med svært høy oppløsning. Den gir god oversikt over ønsket sektor av trålåpningen samtidig som den gir nøyaktig avstand til bunnen og tegner bunnforholdene svært detaljert.

TS-332 kan gjerne kompleteres med Trålsonar TS-360 vår omni trålsonar med en frekvens på 120 kHz. De to modellene kan dele prosessor og strømforsyning. Begge kan brukes med Furuno Fangstsensor CS-400.

TS-332 er en steppingsonar hvor brukeren fritt kan sette ønsket sektor og selv velge steppbredden. TS-332 har et integrert to-frekvens 260 kHz/120 kHz ekkolodd, som gjør denne modellen velegnet både for bunntråling og pelagisk tråling.

To-frekvenS EKKOLODD gir STØRRE FLEKSIBILITET

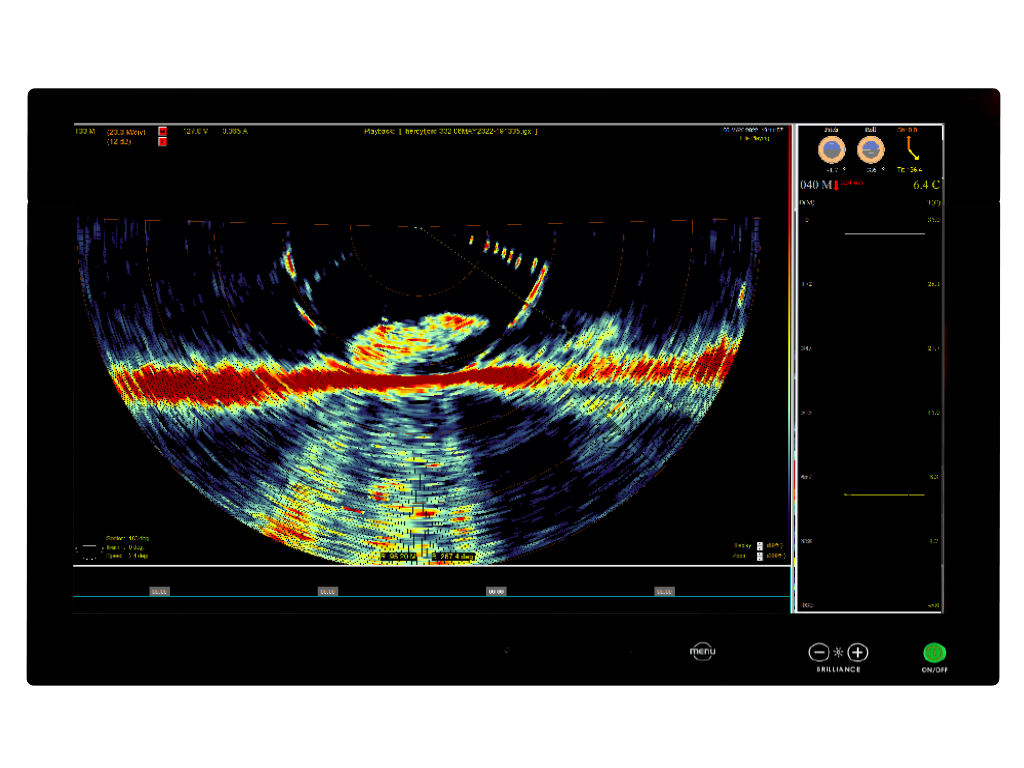

TS-332 sonarbilde. Man kan tydelig se hvordan trålen ligger i forhold til bunnen.

TS-332 har et integrert høy/lavfrekvens ekkolodd som gjør denne modellen vellegnet for flere typer fiskeri.

  • Høy frekvens på 260 kHz med 10° kjeglestråle er ideell for bunntråling. Den høye frevekensen gir mulighet for å presentere verdifulle detaljer om bunnforholdene, samt en tydelig presentasjon av trålens bunnline.
  • Lavfrekvensen på 120 kHz med 20° kjeglestråle gir en betydelig lengre deteksjonsrekkevidde som er å foretrekke under pelagisk tråling, når det brukes tråler med langt større trålåpning, og bunnforholdene er irrelevant.

TS-332 har et høy/lavfrekvens ekkolodd som gjør denne trålsonaren anvendlig på flere typer fiskeri. Lav frekvens gir god rekkevidde og er gunsig for pelagisk tråling, mens høy frekvens gir god skilleevne og er velegnet for bunntråling.

Integrasjon med ANDRE Furuno ekkolodd

Ekkoloddpresentasjon_trålsonar_TS-360

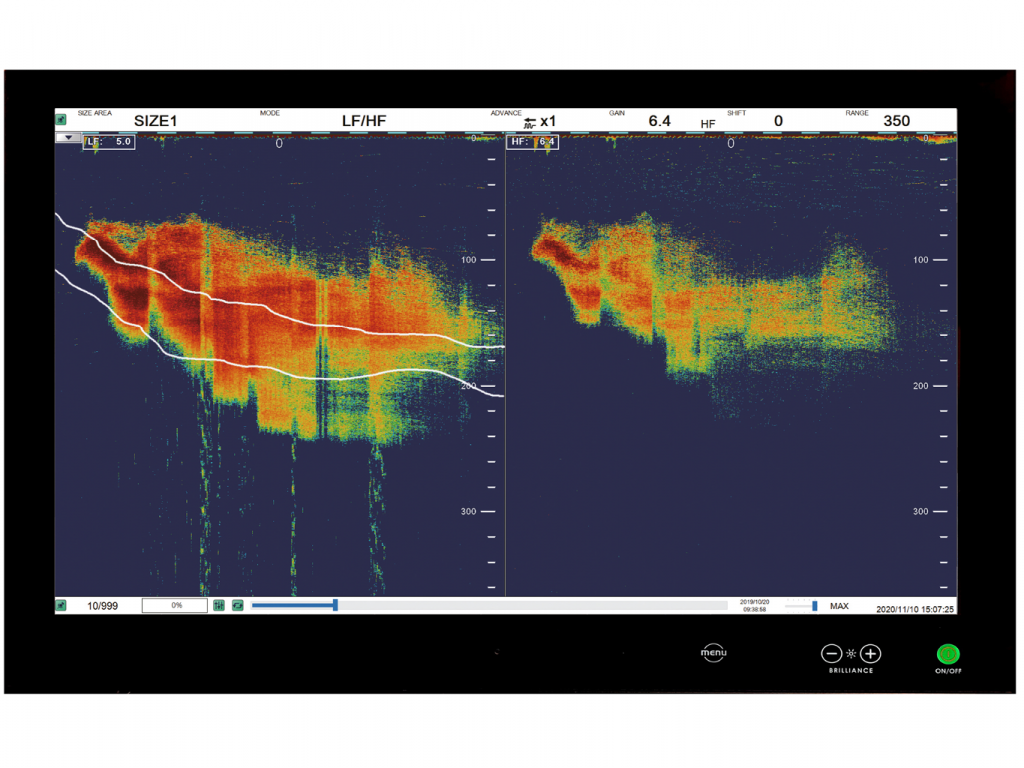

Dybdedata fra trålsonar slik de presenteres på Furuno ekkolodd FSS-3BB.

INTEGRASJON MED Fiskerilodd

TS-332 dybdedata kan eksporteres til et kompatibelt ekkolodd som

Dybdedata blir presentert grafisk i ekkogrammet og gir nøyaktig informasjon om  dybden på både topp- og bunnlinen slik at man enkelt kan se hvor trålen står i forhold til fisken.

Integrasjon med FUruno 3D sonar

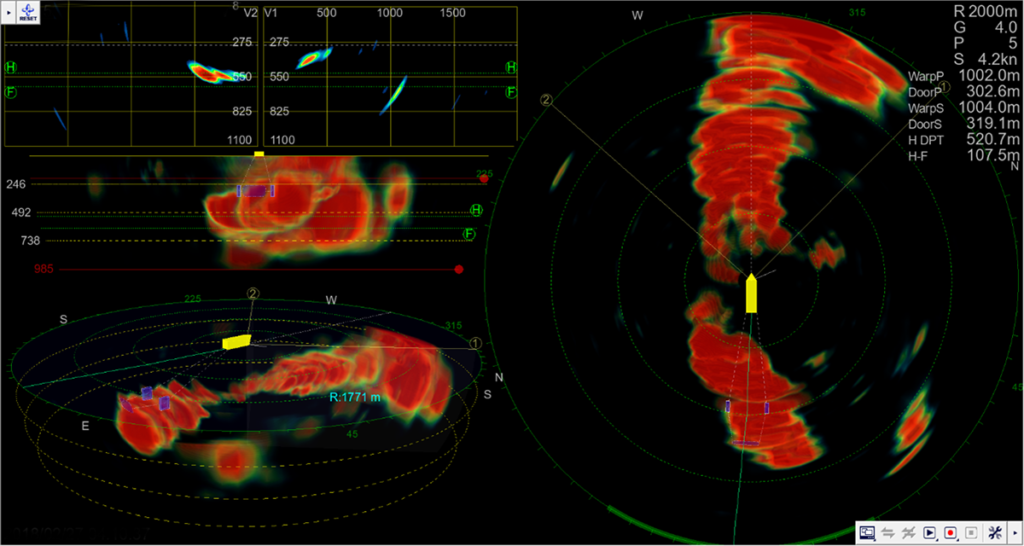

Dybdedata fra trålsonar presenteres i datavinduet oppe til høyre i bildet, samt med egne dybdelinjer i vertikasnittet, som gir god forståelse for hvordan trålen er plassert.

SONARINTEGRASJON

Både trålsonar TS-332 og TS-360 kan integreres med 3D modulen F3D-S til Furuno Lavfrekvenssonar FSV-25. Furuno F3D-S presenterer dybdeinformasjonen fra trålsonarene både som tekst i et datavindu og som symboler i den grafiske presentasjonen. TS-332 sender dybdedata for trålsonaren og høyden på trålåpningen målt som distanse mellom trålsonaren og bunnlinen. Dette presenteres som H DPT (head rope depth) og H-F (head rope to foot rope) i datavinduet og man ser også H og F i vertikalsnittet, på dedikerte dybdelinjer.

Relatert sak: Ny versjon av Furuno 3D sonar...

INNFESTINGEN AV sonaren er viktig

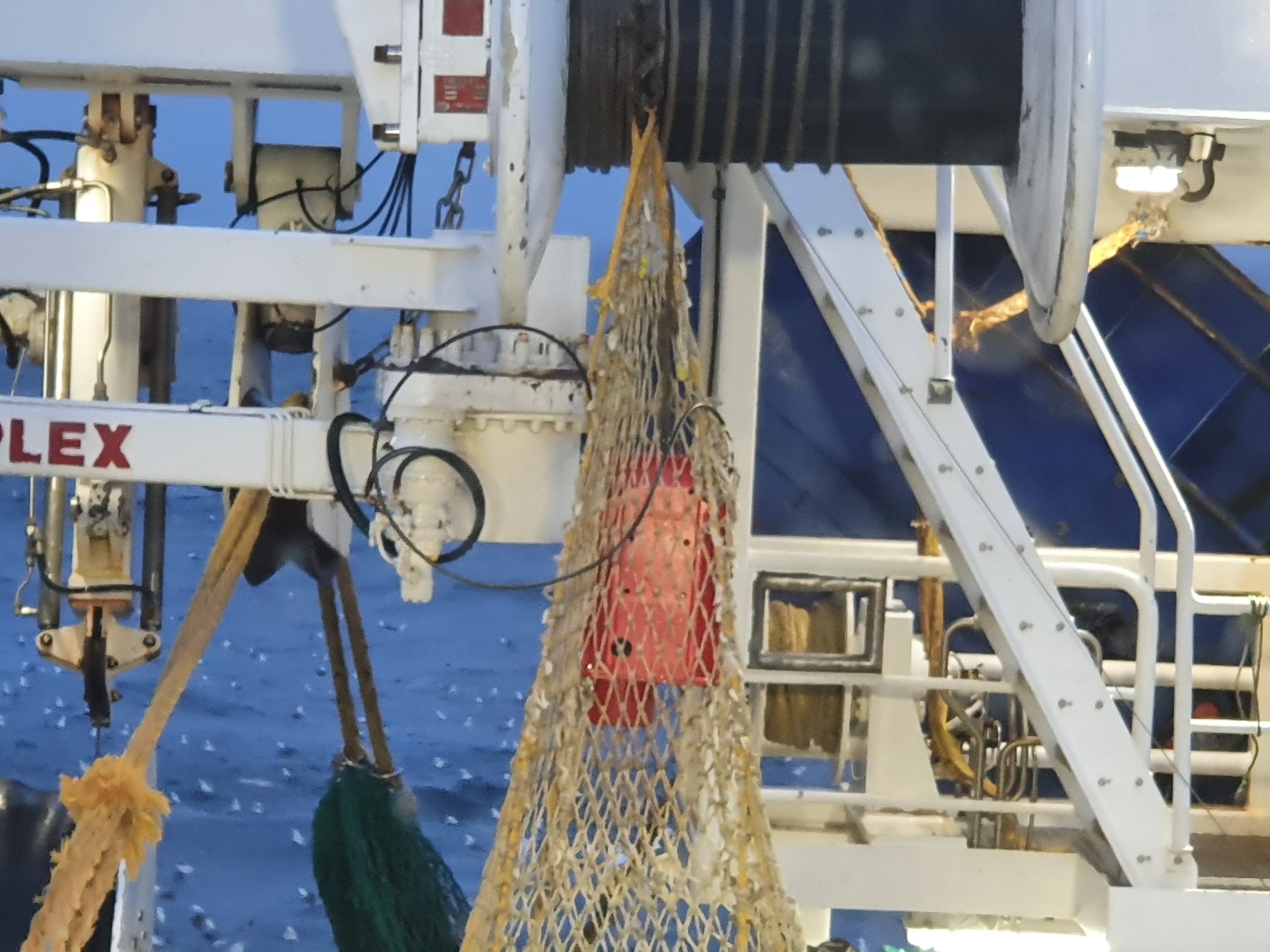

Her er trålsonaren festet direkte på trålen. Et vanlig problem da er at sonaren blir liggende i en nedoverhallende vinkel. Dette gjør at sonaren typisk ser litt forann trålåpningen. Vi anbefaler derfor en spesielt tilpasset ramme for bedre innfesting.

RIKTIG INNFESTING SIKRER ET GODT BILde av trålåpningn

Et vanlig problem med trålsonar er at innfestingen på trålen gjør at sonaren blir liggende i en nedover hallende vinkel. Dette gjør at sonaren typisk ser litt forann trålåpningen. Vi har derfor laget en spesielt tilpasset ramme som sonaren plasseres inn i. Denne sikrer god infesting for alle våre trålsonarer og vi anbefaler denne der feil pitch på trålsonaren er et problem.

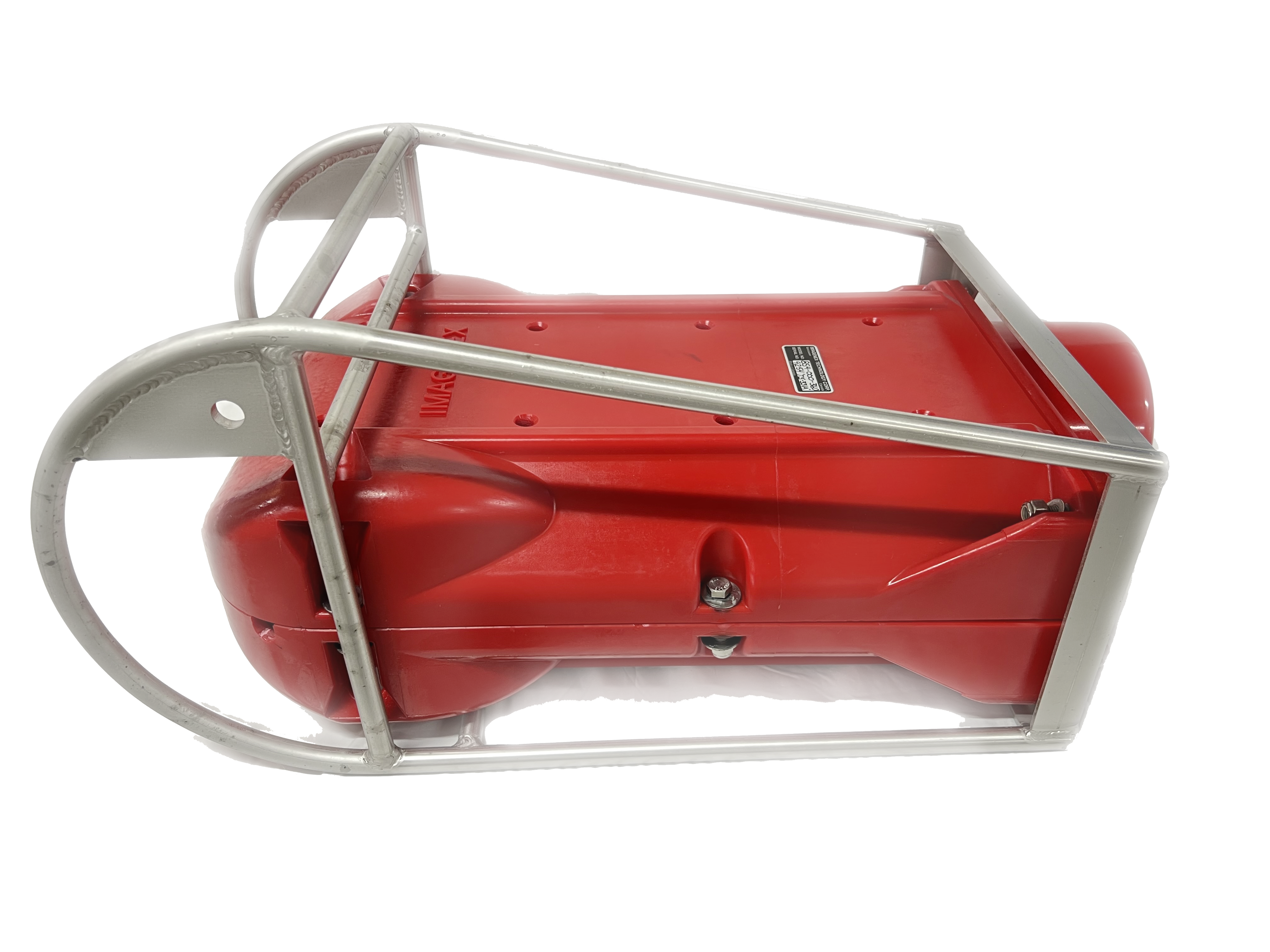

BRUK AV RAMME GIR BEDRE VINKEL

Når trålsonaren festes på trålen med vår tilpassede ramme sikres det en mer riktig og stabil vinkel på sonaren. Dermed blir det lettere å observere trålåpningen og fiskelinen. Rammen gir riktig innfesting og forbedrer pitch med opptil -12° (grader).

TS-332 har i tillegg roll sensor og en fin funksjon for å manuelt justere bildet for roll.



Fangstkontroll
Frekvens 330 kHz
Frekvens ekkolodd 120 kHz, 260 kHz
Teknologi Stepping sonar
Produktdetaljer
Skjerm Valgfri størrelse, tillegg
Strømforsyning 100-120 VAC 60Hz, 220-240 VAC 50Hz
Tilkoblingsmuligheter USB, DP (Display Port), HDMI
