En bemerkelsesverdig kompakt bunnenhet som pålitelig skanner rundt fartøyet innenfor en spesifisert sektor, retning og hellingsvinkel. CH-500 er en avansert søkelyssonar designet for små fiskefartøy eller fritidsbåter. Enkelte fisk, fiskestimer og undervannsobjekter vises på en 10,4" farge-LCD.
- Ja, sonaren er svært godt egnet på både sild og makrell. Men utmerker seg kanskje særlig på makrellen. Vi har opplevd før at vi ikke ser makrellen i det hele tatt på sonar, men på CH-600 tegnes den klart og tydelig.
Skipper på Havbris Svein Arne Hansen
Bildet er fra installasjon av CH-600 ombord i Havbris i 2020. Les saken om deres opplevelse av CH-600 under makrellfisket!
CH-600/CH-500 er en kraftig scanning-sonar som raskt skanner rundt fartøyet i en brukerbestemt sektor og med en justerbar hellingsvinkel (tilt). Med største strålebredde på 24° dekkes 360° grader i løpet av få sekunder. En kraftig motor dreier svingerelementet svært raskt. Sonaren kan dermed presenterer et tilnærmet sanntidsoppdatert bilde.
Innebygget i svingerelementet finnes en bevegelsessensor av høy kvalitet, som gjør at sonaren kompenser for roll, pitch og heave. Dette er avgjørende for å kunne produsere et stabilt bilde som igjen bidrar til en støyfri, stabil presentasjon med nøyaktig presentasjon av ekko, under alle forhold.
Sonaren finnes i to utgaver, CH-600 og CH-500. Forskjellen mellom disse er at CH-600 er en to-frekvenssonar mens CH-500 har én frekvens. CH-500 fås imidlertid i to varianter, enten 150 kHz eller 180 kHz. Begge modeller er velegnet for mindre fiskefartøy.
CH-600/500 er en svært rask scanning-sonar, noen ganger kalt step sonar, som dekker 360° i løpet av få sekunder. Strålebredden kan settes til 6, 12, 15, 18, 21 eller 24 grader. I letefasen utnytter man dette ved å sette strålebredden bredest mulig, 24°, for å få best mulig overblikk. Detekteres noe interessant kan strålebredden reduseres helt ned til 6° og man får klare ekko og svært god skilleevne.
CH-600 utnytter to frekvensområder samtidig og man kan velge mellom 60/153 kHz eller 85-215 kHz. De to sonarbildene presenteres samtidig, i samme skjermbilde. Man har også en overlay-funksjon som lar deg legge bilde med høyest frekvens over bildet av lavest frekvens, slik at man kan sammenstille det man ser i ett bilde.
| Sonar | |
|---|---|
| Teknologi | En stråle sonar/Stepping sonar |
| Frekvens | 180 kHz |
| Skala | 10-2400 m (horisontal) / 10-600m (vertikal) |

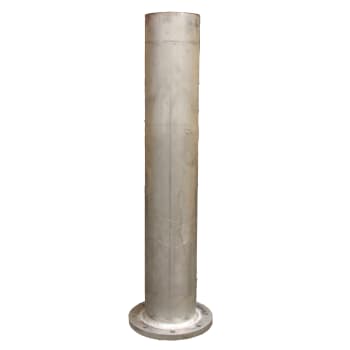

| Diameter rør (tomme) | 6 '' |

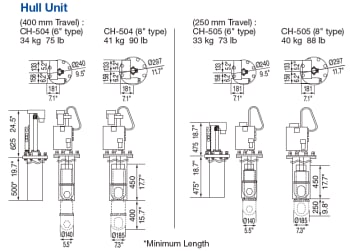

| Vandring | 400 mm |
| Tilt | -5° til 90° |
| Sendeeffekt | 0, 8-1, 5 kW |
| Produktdetaljer | |
|---|---|
| Skjerm | Valgfri størrelse, tillegg |
| Strømforsyning | 12-24 VDC |
| Tilkoblingsmuligheter | NMEA 0183, NMEA 2000, HDMI, XGA |
